SKANSEN FORTYFIKACJI PANCERNEJ TWIERDZY TORUŃ - BATERIA AB IV

Bateria wybudowana zosta┼éa w latach 1895 - 1896 (monta┼╝ wie┼╝y w 1896r.). Wzniesiono j─ů w miejscu ziemnej baterii mobilizacyjnej - A.B. IV z ok. 1890r. (Armierungs Batterie IV). Nazwa dla baterii z wie┼╝─ů pancern─ů zosta┼éa utrzymana w ┼║r├│d┼éach, jako odziedziczona po tej┼╝e baterii ziemnej, mimo ca┼ékowitej zmiany charakteru tego stanowiska artyleryjskiego.

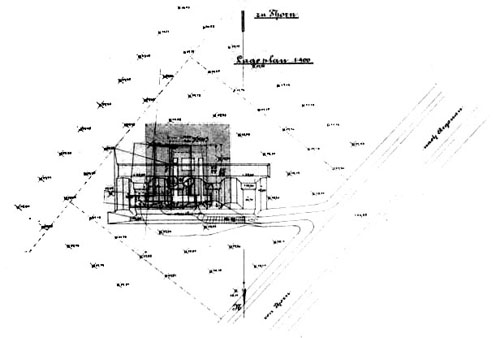

RYSUNEK PROJEKTOWY ZE WST─śPNIE NANIESION─ä NA BATERI─ś ZIEMN─ä, BATERI─ä PANCERN─ä

Bateria zaprojektowana zosta┼éa przez Komitet In┼╝ynierski Sztabu Generalnego - projekt z 24.VII.1895. Stanowi┼éa ona obiekt do┼Ťwiadczalny, z mo┼╝liwo┼Ťci─ů rozbudowy do dwuwie┼╝owej formy (dwa stanowiska wie┼╝ i pancerna kopu┼éa obserwacyjna).

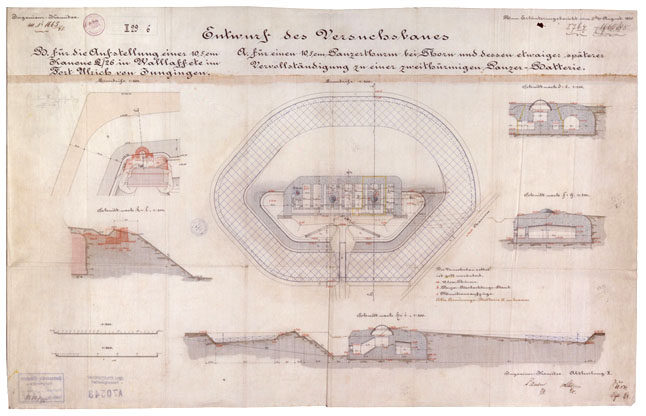

NIEZREALIZOWANY PROJEKT WERSJI DWUWIE┼╗OWEJ z 15.VIII.1895r.


Bateria usytuowana zosta┼éa w pier┼Ťcieniu Twierdzy Toru┼ä jednak┼╝e jej ca┼ékowicie eksperymentalny charakter wskazuje na bezpo┼Ťrednie powi─ůzanie z poligonem artyleryjskim. Obiekt mia┼é na celu praktyczne przetestowanie funkcjonalno┼Ťci rozk┼éadu pomieszcze┼ä oraz sprawno┼Ťci do┼Ťwiadczalnej wie┼╝y pancernej wraz z armat─ů kalibru 105mm. Wnioski wyci─ůgni─Öte z test├│w toru┼äskiej baterii mia┼éy sta─ç si─Ö punktem wyj┼Ťcia dla serii podobnych konstrukcyjnie obiekt├│w - baterii z dzia┼éami 10cm.

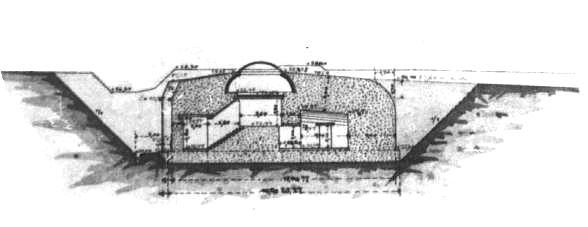

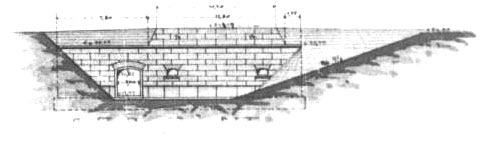

RYSUNKI PROJEKTOWE ZREALIZOWANEJ BATERII

W zrealizowanej baterii znalaz┼éo si─Ö miejsce tylko na jedno, niewielkie pomieszczenie magazynu amunicji. Wystarczy┼éo to na etapie test├│w prowadzonych w obiekcie. Pomieszczenia takie jak: izby za┼éogi, latryny czy maszynownia, mia┼éy znale┼║─ç si─Ö w dobudowanej p├│┼║niej cz─Ö┼Ťci (wyprowadzono jedynie zacz─ůtki korytarzy, za┼Ťlepione prowizorycznie ┼Ťcianami z ceg┼éy), w przypadku przyj─Öcia rozwi─ůza┼ä koncepcyjnych baterii.

Uzbrojenie baterii stanowi┼éa armata 105mm L/20 w wie┼╝y pancernej. Zar├│wno wie┼╝a jak i dzia┼éo by┼éy egzemplarzami do┼Ťwiadczalnymi. Po testach w toru┼äskim obiekcie, wyprodukowano 74 tego typu wie┼╝e a armatami kalibru 105mm (trzy typy armat: L/20 - kr├│tka, L/35 - zwyk┼éa i L/35 - wzmocniona) stanowi─ůcych najwi─Öksz─ů tego typu produkcj─Ö uzbrojenia w fortyfikacji niemieckiej.

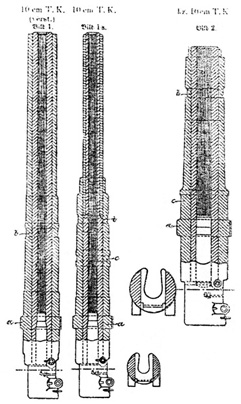

TRZY RODZAJE LUF STOSOWANE W WIE┼╗ACH DLA ARMATY 10,5cm:

Długa Wzmocniona (L/35 Verst.); Długa (L/35); Krótka (L20)

Pancerz sferycznej, obrotowej kopu┼éy tworzy┼éy dwie warstwy: g┼é├│wna ze stali niklowej o grubo┼Ťci 150 mm i podbicie ze stali mi─Ökkiej o grubo┼Ťci 40mm. Wie┼╝a spoczywa┼éa na stalowej kolumnie, do obrotu i strza┼éu podnoszono j─ů o ok. 10mm ponad przedpancerz. Poza otworem na luf─Ö, w pancerzu znajdowa┼éy si─Ö 3 szczeliny obserwacyjne: po obu stronach otworu dzia┼éa i od ty┼éu. O┼Ť obrotu pionowego lufy znajdowa┼éa si─Ö w strzelnicy wie┼╝y. Mechanizmy podniesienia lufy by┼éy zamocowane do lawety na pomo┼Ťcie bojowym, r├│wnie┼╝ tu znajdowa┼éy si─Ö urz─ůdzenia obrotu wie┼╝y. Mechanizm podniesienia wie┼╝y umieszczono na ni┼╝szej kondygnacji. Dla u┼éatwienia naprowadzenia wie┼╝y na cel do przedpancerza przytwierdzono pier┼Ťcie┼ä z podzia┼ék─ů w tysi─Öcznych.
Przedpancerz wie┼╝y stanowi┼éo 5 segment├│w (na segmentach przedpancerza znajduj─ů si─Ö numery seryjne 1858 - 1862, p├│┼║niejsze wie┼╝e armat 10cm mia┼éy przedpancerze z┼éo┼╝one z 6 segment├│w). Segmenty te by┼éy ze sob─ů ┼é─ůczone poprzez klinowanie, w przeciwie┼ästwie do p├│┼║niejszych egzemplarzy skr─Öcanych ze sob─ů.

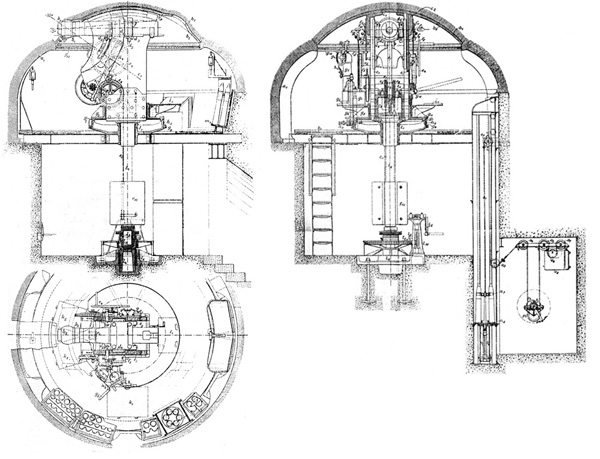

WIE┼╗A ARMATY 10,5cm

(rysunek przedstawia seryjn─ů p├│┼║niejsz─ů wersj─Ö - r├│┼╝ni─ůc─ů si─Ö od toru┼äskiej np. mechanizmami podniesienia, wymiany lufy czy ca┼ékowicie odmienn─ů wind─ů amunicyjn─ů)

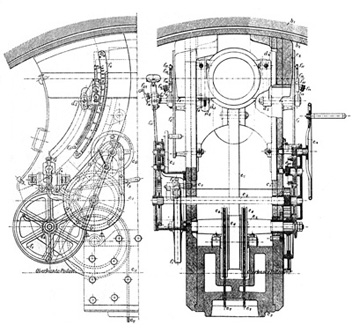

MECHANIZMY ARMATY 10,5cm

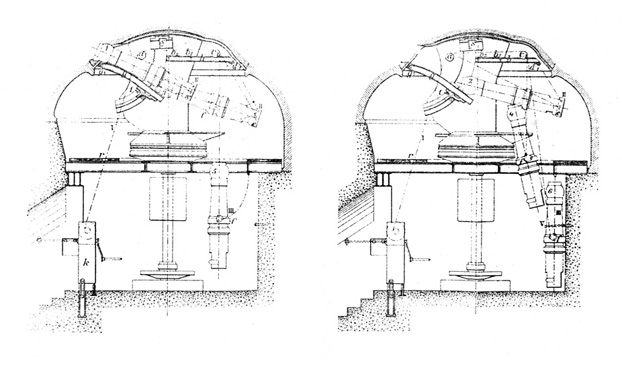

SPOS├│B WYMIANY LUFY ARMATY 10,5cm

Rozwi─ůzania bloku baterii jak i samej wie┼╝y uznano za b┼é─Ödne. Realizowane p├│┼║niej obiekty tego typu mia┼éy ca┼ékowicie odmienny uk┼éad pomieszcze┼ä i znacznie przekonstruowane wie┼╝e. Konsekwencj─ů by┼éo zarzucenie idei jej rozbudowy i pozostawienie w formie jednowie┼╝owej. Co wi─Öcej, bateria nie znalaz┼éa si─Ö w p├│┼║niejszych wykazach artylerii Twierdzy Toru┼ä co ┼Ťwiadczy o potraktowaniu jej przez dow├│dztwo jako obiekt czysto do┼Ťwiadczalny a nie bojowy. Przemawia za tym tak┼╝e zbudowanie w jej bezpo┼Ťrednim s─ůsiedztwie baterii p├│┼épancernej S.L.B. dla dzia┼é tego samego kalibru.
